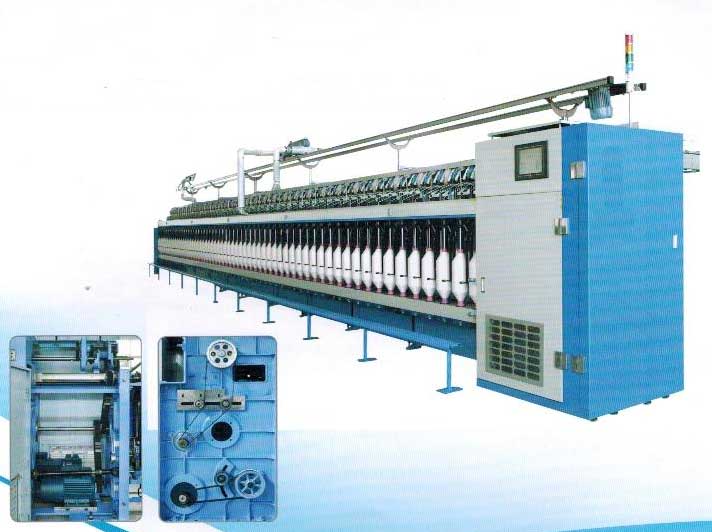

型号QY1477/QY1478三轴联动电脑粗纱机
QY1477/QY1478电脑型高速悬锭粗纱机，采用伺服电机驱动，结构简单，自动化程度高，设有断电保护装置，换向迅速灵敏，克服了常用机构换向时冒纱等弊病，是新一代实用新型粗纱机。
产品特点：
QY1477三轴联动无差速电脑型高速悬锭粗纱机，采用先进的电脑数控技术，去掉了原有粗纱机的锥轮机构，机械式成型机构，换向机构，快速升降机构，差速机构，使三大传动部分完全达到独立传动，由电脑数控及伺服驱动方式进行三轴联动，是目前国内最先进的机电一体化粗纱设备，适应于普梳和精梳棉型纤维及人造纤维的纯纺和混纺。
去掉原有的差速机构，维护更加方便。
子成型无齿隙传动，张力均匀，恒定。
参数 | QY 1477 | QY1478 |
锭距(mm) | 220 | 194 |
锭数(锭) | 96.108.120.132.144 | 96.108.120.132.144 |
卷装尺寸(mm) | Φ150×400 | Φ135×400 |
筒管尺寸(mm) | Φ45×445 | Φ45×445 |
牵伸形式 | 四罗拉双短皮圈牵引或三罗拉双短皮圈牵引 | |
牵伸倍数 | 4.2-12 | |
捻度范围(捻/m) | 18-80 | |
适纺纤维长度(mm) | 22-51mm (四罗拉) 51-65（三罗拉） | |
适纺线密度(tex) | 200-1250 | |
加压形式 | 弹簧摇架加压、气动摇架加压、板簧摇架加压 | |
下罗拉直径 | Φ28.5 Φ28.5 Φ28.5 Φ28.5 | |
皮辊直径 | Φ28.8 Φ28.8 Φ25 Φ28.8 | |
清洁方式 | 积极回转式绒带及巡回式吹吸风装置 | |
最高空转锭速(r/min) | 1600 | |
传动形式 | 三伺服电机传动 | |
控制方式 | 电脑自动控制 | |
人机对话 | 触摸屏 | |
卷绕传动方式 | 齿轮传动 | |
锭翼传动方式 | 齿轮传动 | |
卷绕输入动力轴 | 万向轴 | |
差速机构 | 可视油浴式差速箱 | |
换向机构 | 软件控制涡轮加速箱 | |
成纱角度调节 | 软件控制，任意可调 | |
落纱三自动 | 软件 | |
信号显示 | 车头五灯界面显示 | |
张力调节 | 软件 | |
张力微调 | 软件 | |
防细节 | 软件 | |
防冒纱 | 软件 | |
卷绕密度调节 | 软件 | |
捻度变换 | 捻度轮 | |
喂入条筒直径 | Φ400Φ500Φ600 | |
电机功率 | 主电机功率7.5kw变速电机功率7.5kw升降电机0.75kw | |
噪音 | <85 | |
外形尺寸 | 14565×3477（4365） | 13005×3477（4365) |
重量 | 11.2 | 10.9 |
